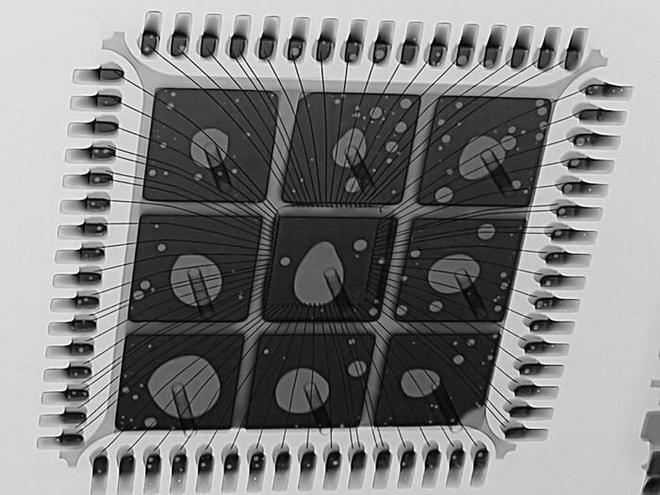

Ruby XL X光检查系统是大型电路板的最佳解决方案。独特的Nordson TEST & INSPECTION NT免维护密封透射靶X光管，提供0.5 μm特征识别能力和高达20W的靶功率。加上 3百万像素长寿命的CMOS平板检测器，使这个系统的重要组件可胜任生产环境中的所有失效分析和产品检查任务。
尺寸 (mm) | |
估计尺寸 | 94.5" x 98.5" x 81.5"（宽 x 深 x 高） 2400 x 2500 x 2070 mm（宽 x 深 x 高） |
重量 | |
系统总重 | 3000 kg (6600 lbs) |
最大功耗 | 10 kg (22 lbs) |
电源 | |
单相 | ~ 200 - 230Vac, 16A |
最大功耗 | 1000 W |
工作环境条件 | |
工作温度 | 10 °C 至 30 °C |
空气湿度 | < 85 % |
压缩空气 | |
压缩空气 | 4-6 bar 清洁干燥的空气，以防止振动 |
最大样品板尺寸：47” x 26.4” (1205 x 672 mm)，需牺牲最大放大倍率
• 最大检查区域：33” x 24.2” (840 x 615mm)

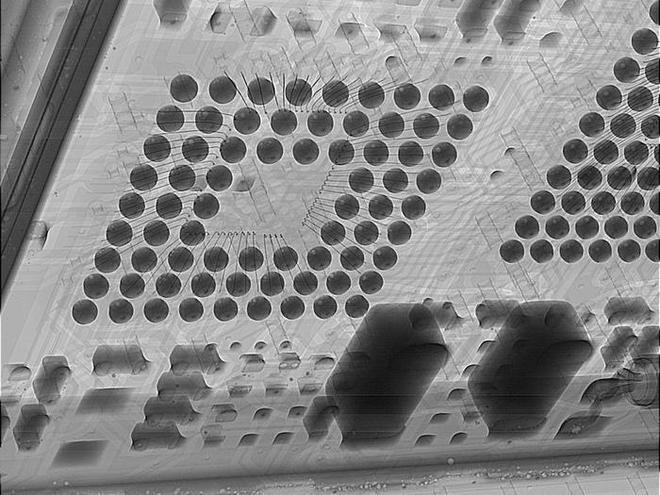

• 70° 斜角视图（超过 30” x 24”，762 x 610 mm）：
– 用于 360° 度环绕关注点
- 中心布局的机械臂确保目标特征点始终处于视野范围内。
Nordson TEST & INSPECTION NT500免维护密封透射靶X光管
• 0.5 μm特征识别能力
• 靶功率高达 20W的 160kV 管 • 始终保持亚微米能力
• 诺信 T&I 3百万像素 @25fps长寿命CMOS平板具有实时图像增强功能的检测器
• 1,800倍几何放大倍率，7,800倍系统放大倍率，如使用数字变焦，则总放大倍率可达23,400倍。
