用于电子装配的X射线检测方案
制造材料的局限性和对可靠性的预期越来越高，使得确保生产出高质量的产品比以往任何时候都更加重要。Jade Plus 能为您的产品质量提供可靠保证，减少产品退货和相关的成本、声誉损害。
为高质量提供可靠保证
Jade Plus 可检测您的产品中光学工具无法进入的隐藏区域。
● 使用先进的测量工具测量距离和气泡空洞，及早发现质量变化趋势。

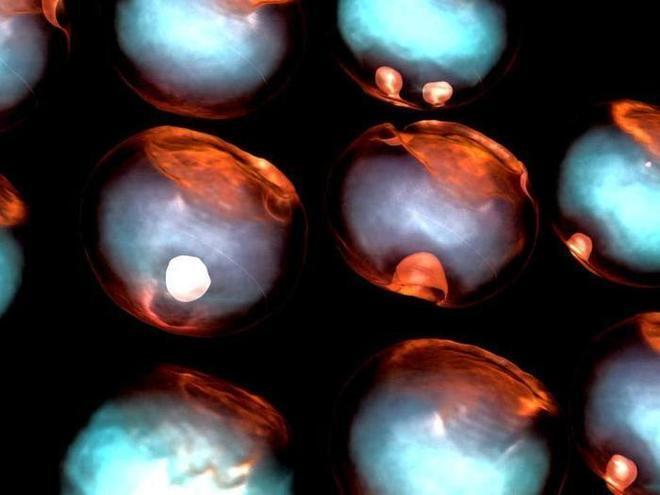

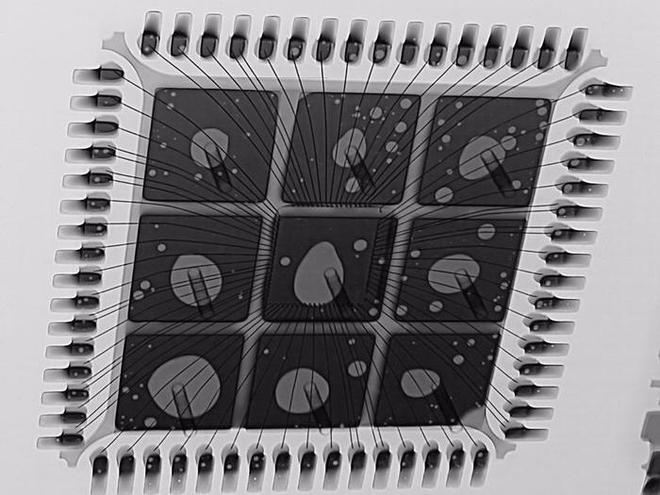

● 使用内置工具检查 BGA 和 QFN 气泡空洞、焊球直径、圆度、焊桥以及缺失等缺陷，以确保产品符合 IPC-A-610 和 IPC-7095 规范。
● 0.95 µm 图像分辨率可清晰看到装配缺陷
X 射线管 | 开放透视靶 | |
特征分辨率 | 0.95 µm |
射线管靶功率 | 3 W |
电压 | 30 - 160 kV |
检测器 | AspireFPTM 平板检测器 | |
分辨率 | 1.33 MP |
帧率 | 10 fps |
数字图像处理 | 16 位 |
检测 | |
软件 | Gensys® X 射线检测软件，适用于 Windows 10 |
操作方式 | 鼠标指向并点击（选配操纵杆） |
斜角观察能力 | 2 x 65° - 360° 环绕目标点 |
检测面积 | 510 x 445 mm (20 x 17.5") |
放大倍率 | 最大 x 7,500 |
显示 | 单个 24" WUXGA，1920 x 1200 |
安装 | |
尺寸（宽 x 深 x 高） | 1.45 x 1.70 x 1.97 m |
重量 | 1,950 kg (4,300 lbs) |
供气 | 不需要 |
X 射线安全 | < 1 µSv /时，满足所有国际标准 |
● 节省多分板的检查时间。编写一次自动检测路径程序，即可加载，点击并运行。
● 每个角度皆可用高放大倍率观察。诺信 DAGE’ 独一无二的双拱桥运动轴系统，无需旋转样品即可完成多角度观察，所以您永远不会迷失样品方向。
● 单击可直接跳转到指定部分。组件位置信息使用了样品板的设计数据，所以您永远都知道自己当前正在观察的是哪个对象。
