快速而精准
Nordson DAGE 3800＋焊接强度测试仪是专门用于需要快速焊接强度测试应用的新平台。如您所愿，NordsonDAGE 在测试性能上一丝不苟。
3800＋是专为高产能焊接测试应用而设计，开箱即可使用，并提供所有必要的部件，以便安装后可立即开始测试。
焊接强度测试整体解决方案
交货期短
高精度XY操作平台
功能强大的显微镜（10x）
安装64位Windows 10系统的戴尔电脑，显示器，鼠标和键盘
焊料球剪切为Z轴定位精度（复位）+/-1微米
自动钩线功能， 实现自动可重复钩线定位
标配50 x 50mm, 3mm/s XV操作平台
支持使用部分4000系列测试模块
焊料球剪切为Z轴定位精度｛复位）＋／－1微米
使用符合国家标准的硅码对测试模块避行自动校准和线性检测
快速更换测试模块
应用范围
100克高精度拉维测试
1干克拉力测试
250克焊球／铜柱剪切为
5干克焊球及小型晶片剪切为测试
100干克芯片剪切为测试
5干克剥离测试
高准确性及可重复性
3800＋焊接强度测试仪的底座、 夹具、 校验治具、 硅码和测试工具可适用于各种不同尺寸的样品。
测试数据能与4000以及高性能的4000 Optima和4000Plus焊接强度测试仪相关联， 并且能通过高准确性的校准方案确保数据的可重复性。
先进的电子和软件控制
3800＋焊接强度测试仪配备Windows 10系统的软体， 可通过远程电脑 控制。 它支持通过本地或网络连接访问数据库。
三级权限的密码控制（操作员， 主管和工程师）确保测试数据和设置参数的完整性。
数据分析

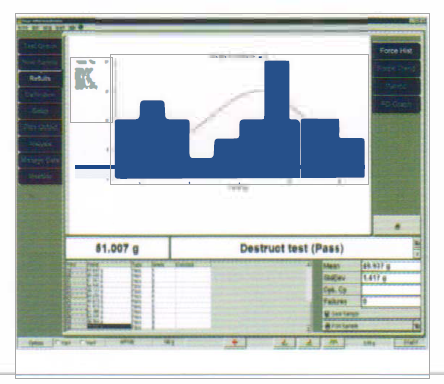

机载统计数据按照等级、 平均值、 标 准差和CPK分布曲线显示测试结果
测试结果通过RS232输出并包含固定 字段选项
可输出csv测试结果文件
结果可以复制到剪贴板并直接粘贴到 Microsoft Excel™中
规格
| 机器占地面积 | 宽（包括操纵杆，不包括PC、显示器）425mm，深（包括正面扶手）730mm，高670mm |
| 重量 | 45kg |
| 功率 | 可切换的100/110v，220/240AC 50/60Hz |
| 供气 | 4bar，外径6mm，内径4mm的塑料管道，干净的空气 |
| 真空供应 | 小到：500mmHg（67KPa），外径6mm的塑料管 |
| 系统总体精确度 | +/-0.25%（选定模块量程） |
标准
| BGA凸点剪切力 | JEDEC JESD22-B117A |
| AU球形剪切 | JEDEC JESD22-B116 |
| 球形凸点剪切力 | ASTMF1269 |
| 金属丝拉力/无损检测 | MIL STD 883 |
| 晶粒剪切力 | MIL STD 883 |
| 立柱拉力 | MIL STD 883 |
规格
| 机器占地面积 | 宽（包括操纵杆，不包括PC、显示器）425mm，深（包括正面扶手）730mm，高670mm |
| 重量 | 45kg |
| 功率 | 可切换的100/110v，220/240AC 50/60Hz |
| 供气 | 4bar，外径6mm，内径4mm的塑料管道，干净的空气 |
| 真空供应 | 小到：500mmHg（67KPa），外径6mm的塑料管 |
| 系统总体精确度 | +/-0.25%（选定模块量程） |
标准
| BGA凸点剪切力 | JEDEC JESD22-B117A |
| AU球形剪切 | JEDEC JESD22-B116 |
| 球形凸点剪切力 | ASTMF1269 |
| 金属丝拉力/无损检测 | MIL STD 883 |
| 晶粒剪切力 | MIL STD 883 |
| 立柱拉力 | MIL STD 883 |
