Quadra™ 7 X射线检测系统

Nordson DAGE 3800+焊接强度测试仪是专门用于需要快速焊接强度测试应用的新平台。如您所愿,NordsonDAGE 在测试性能上一丝不苟。 3800+是专为高产能焊接测试应用而设计,开箱即可使用,并提供所有必要的部件,以便安装后可立即开始测试。
Quadra7Quadra系列
产品详情

Quadra 7 拥有 X-射线检测性能,功能非常强大,可以为您无损检测到0.1µm 的缺陷。

Quadra 7 是一款X-射线检测和故障分析工具
适用于包括电子封装和晶圆级制造、汽车、能源和航空航天电子产品检测以及医疗设备和 LED 制造等在内的广泛行业使用。
选择 Quadra 7,可以以放大倍率清晰地查看您现有产品的功能,未来也同样适用。

查看细节
· QuadraNT™是诺信 DAGE 新一代的 X 射线管,拥有分辨到产品 100nm 细节处的功能,可以确保图像明亮、清晰和稳定。
· AspireFP 探测器可以以 30fps 捕获 6.7 MP 的图像。
· 在两个 4K UHD 显示器上显示如水晶般的清晰图像。传统的HD 显示屏缺少 6.7 MP 图像所需的分辨率。

简单即标准
· 采用 Gensys 专有的控制和测量软件,可以帮助减少操作员培训时间。鼠标轻轻一点,即可使用所有功能
· 使用 X-Plane,不仅可以快速轻松地创建图像切片,而且很难看到像界面孔隙率过快的缺陷。

无需维修
· 减少宕机时间。QuadraNT X-射线管无需进行日常维修或更换灯丝
· 可重复使用为标准。因为灯丝从未更换,因此可以确保检测图像清晰可见且可以重复检验。
· 无油设计。QuadraNT 采用无油离子泵真空设计,无需换油。

Quadra 7 由多种配件组成,包括用于创建 μm 级精度 3D 模型的 μCT 镜台,以及用于重建回流焊炉条件,以便实时观察焊接工艺流程的恒温镜台。

产品参数

Quadra NT X光管

X光管类型:封闭穿透式
分辨率:0.1μm(10w以内),0.3μm(20w以内)
最大分辨率:20w
电压范围:30-160kv

Quadra NT™ X光管
X光管类型 封闭穿透式
分辨率 0.1 μm(10W以内),0.3 μm(20W以内)
最大功率 20w
电压范围 30-160kV

Aspire FP™平板探测器
像素数: 670万像素
帧速率 30 fps
像素间距 50 μm
数字图像处理 16-bit

检测
倾斜角度视图 70°
主动减震 AxiS - 主动式X-ray 图像稳定器
显示分辨率(每英寸像素数): 185像素/英寸
最大检测区域 510 x 445 mm (20 x 17.5”)
最大样品尺寸 2,500x
最大样品重量(标准推盘) 5kg(11 lbs)
最大样品重量(碳纤维推盘) 样品重量最大500g
最大总放大倍数 68,000x
显示器 24" 4K超高清(分辨率3840×2160)双显示器,固定在可完全灵活调整的支架上系统


系统
设备尺寸 1570 W x 1500 D x 1900 H mm
设备重量 1950 kg (4300 lbs)
电源 单相 200-230   VAC, 16A
典型功耗 1KW
压缩空气 4-6 bar(干燥洁净),用于防振
环境温度 10-30°C
环境湿度 <85% (non-condensing)
操作方式 鼠标操作
操作系统 Windows 10 64位
X-ray Safety <1 μSv/hr Meets all  international standards

产品特点

查看细节
· QuadraNT™ 是诺信 DAGE 新一代的 X 射线管,拥有分辨到产品 100nm 细节处的功能,可以确保图像明亮、清晰和稳定。
· Aspire FP 探测器可以以 30 fps 捕获 6.7 MP 的图像。
· 在两个 4K UHD 显示器上显示如水晶般的清晰图像。传统的 HD 显示屏缺少 6.7 MP 图像所需的分辨率。

简单即标准
· 采用 Gensys 专有的控制和测量软件,可以帮助减少操作员培训时间。鼠标轻轻一点,即可使用所有功能
· 使用 X-Plane,不仅可以快速轻松地创建图像切片,而且很难看到像界面孔隙率过快的缺陷。

无需维修
· 减少宕机时间。QuadraNT X-射线管无需进行日常维修或更换灯丝
· 可重复使用为标准。因为灯丝从未更换,因此可以确保检测图像清晰可见且可以重复检验。
· 无油设计。QuadraNT 采用无油离子泵真空设计,无需换油。

Quadra 7 由多种配件组成,包括用于创建 μm 级精度 3D 模型的 μCT 镜台,以及用于重建回流焊炉条件,以便实时观察焊接工艺流程的恒温镜台。

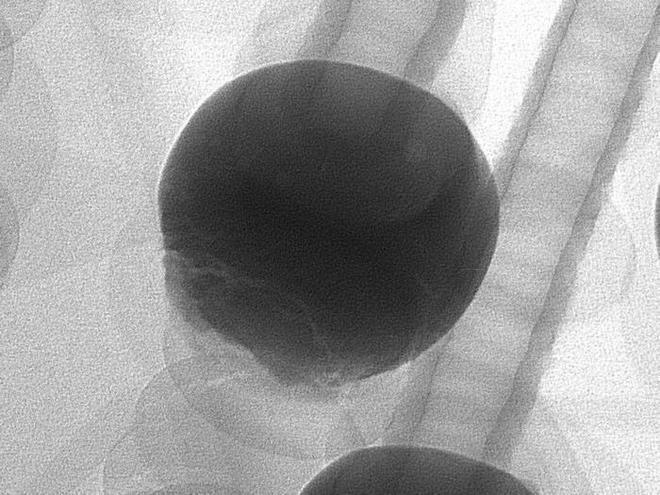

示意图

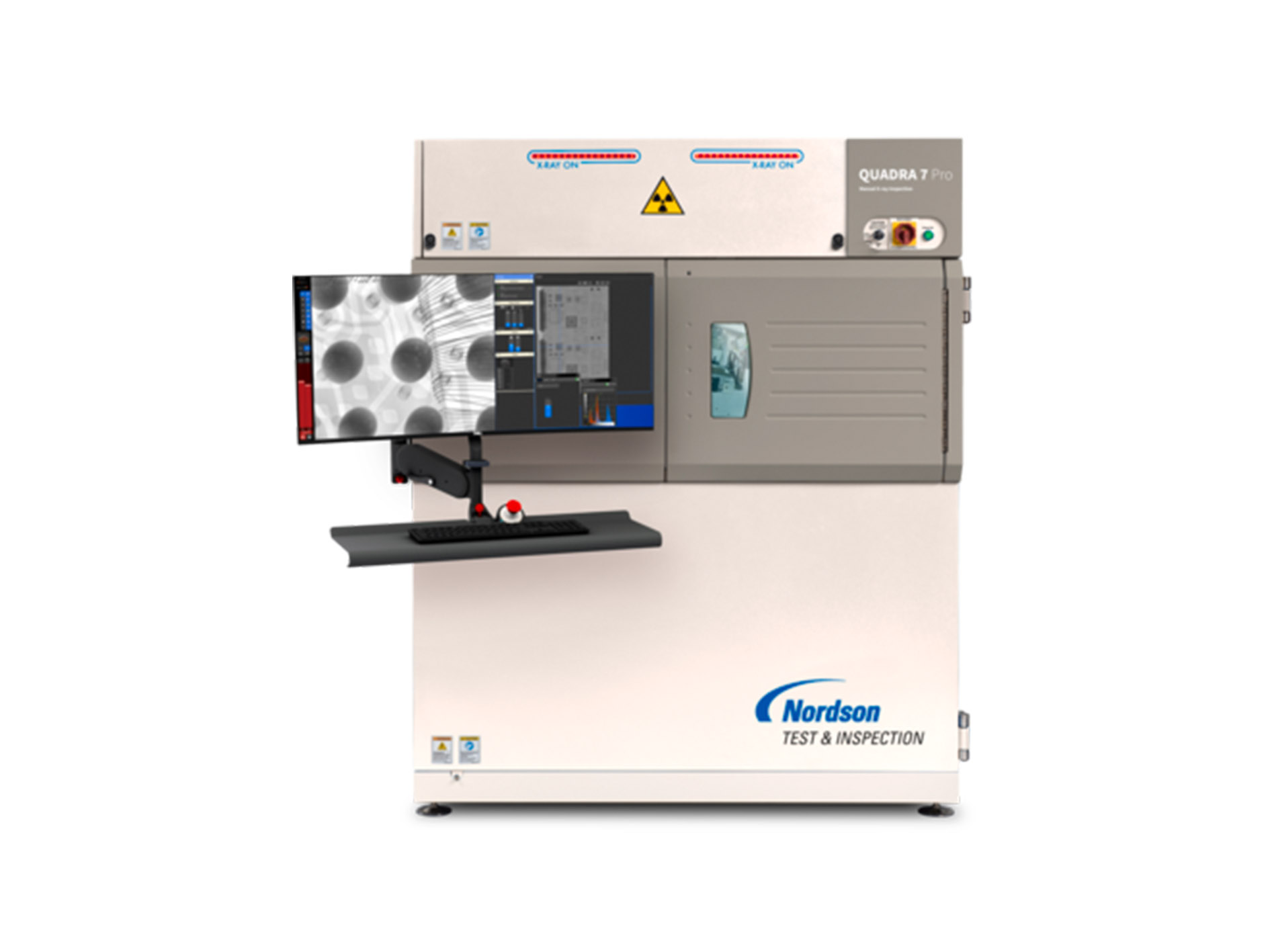

Quadra™ 7 X射线检测系统
