Nordson DAGE 4000 多功能焊接强度测试仪用于半导体各种封装形式测试金铝线黏合力；COB封装、光电LED、SMT组装，原件与基板粘合测试。
DAGE 4000 多功能焊接强度测试仪使用已获得专利的无摩擦式负载夹头和空气轴承技术来确保准确性、可重复性和可再生性。
不同应用的测试模块可轻易更换，许多功能是自动化的，同时还有电子和软件控制。
操作简便：
DAGE 4000采用符合人体工程学的设计，操作简便，有助于克服重复性劳损(RSI)相关的问题。在工作高度、光学视线、扶手和控制位置方面尤其注重。
软件功能包括操作员配置选项
操作员姓名
右手/左手或双手操纵杆
操纵杆按钮偏好设置
显微镜位置设置参考表
上述配置可存储和传输到另一台机器上，便于操作员进行快速设置。
结果重复精度保证
整个系统精度为所选负载范围的+/- 0.25％满量程偏差
经英国认证服务机构(UKAS)测试和认证，测试模组精度和重复性在0.01％(100ppm)以内
全系统的总球焊剪切Z向定位准确度+ / - 1微米(合格的激光测量)
自动报警通知在校准公差范围以外的测试结果

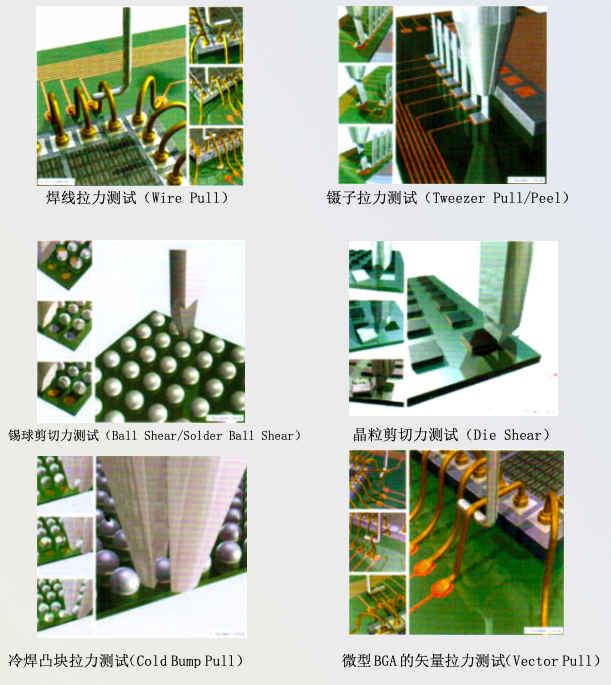

应用范围：
勾针拉线（MAX:10KG）
镊子拉力（MAX:5KG）
焊球推力（MAX:250KG）
芯片推力（MAX:5KG）
锡球推力（MAX:5KG）
管脚拉力测试（MAX:10KG）
4000 焊接强度测试仪主要特点
焊线拉力 基本线焊测试的原理是在焊线下方放置钩针，并沿 Z 轴方向拉扯，直到焊接被破坏（破坏性测试）或达到预定义的力度（非破坏性测试）。 线焊测试需要符合国外标准 MIL-STD-883（方法 2011.7 适用于破坏性测试；方法 2023.5 适用于非破坏性测试）。 Nordson DAGE 焊接强度测试仪达到了这些标准。 标准中还包含有接受或拒绝标准的细则。
现在小尺寸（超窄间距）应用越来越流行，因此，Nordson DAGE 推出了专门针对此功能而优化的焊线拉力测试设备。
焊线拉力测试可以采用手动执行，也可使用预先编好的测试例程来半自动执行测试。
铜线测试所要求的测试方法稍有不同
DVS2811 软件也提供拉力角建模功能。
锡球剪切力、焊料球剪切力 以及晶粒剪切力 取决于系统配置。 八个标准测试头的每一个都包含四个默认软件可选工作范围，还有六个可应要求使用。
内部 SPC 软件自动测试，可提供基础分析
与 ODBC 完全兼容，可与外部统计过程控制系统交换数据。
系统控制通过运行 Windows 的外部 PC 提供。
特征:
智能电子元件存储与识别序列号和校准的详细参数
快速释放测试模组机制可以是从一个应用到另外的应用之间的迅速转换。(不需要任何的工具， 时间少于30秒)
机身储存有两个测试模组
当测试模组从机器上取下时，保护装置被激活，从而在不使用时为测试头和传感器提供保护
高精度的低力度能在细微间距焊接试验中检测到小负载
每个测试模组多达有10个可选的测试量程(相当于10个测试模组一体)，四个为出厂设置的标准量程，另外还可以根据需要选择六个自定义的量程
可选择量程低至满量程的5％
无需工具，快速更换勾针
自动可重复定位勾针至拉线位置
线弧高度测量
所有测试模组都结合Nordson DAGE 无摩擦系统，为低维护，高可靠性的焊接强度测试提供了一个可重复的、灵敏的、可靠测试设备。
请点击下载 产品详细资料
设备参数规格：
规格：
| 机器尺寸 | 宽 （含手柄，不含PC / 显示器）425 mm 直径 （含前臂扶手） 730mm 高 670mm |
| 重量 | 45KG |
| 电源 | 可切换的 100/110V, 220/240V AC 50/60Hz |
| 气源 | 提供（用于机器）4Bar，外经6mm/内径4mm的塑料管道清洁干燥空气 |
| 真空 | 提供（为工装夹具） 500mm汞柱塑料管 |
| 显示 | VGA / SVGA （可选17'' LCD平板显示器 |
| 制造 | 按照ISO9002 |
| 国际认证 | 符合欧洲CE法规-EMC方针，低电压方针，机械方针 |
符合国际标准：
根据ISO 9001:2008制造
欧洲方针
CE符合性声明
机械方针（2006 / 42 / EC）
低电压方针（2006 / 95 / EC）
电磁兼容性（2004 / 108 / EC）
电气和电子设备中限制使用某些有害物质 （RoHS) (2002 / 95 / EC)
轴：
| X, Y 轴精度 | 〉50 毫米 ± 10 微米 X Y轴50毫米运动平台选配件 |
| X，Y轴重复性 | 〉50 毫米 ± 5 微米 X Y轴50毫米运动平台选配件 |
| X，Y轴分辨率 | 〈 1微米 X Y轴50毫米运动平台选配件 |
| X，Y轴速度 | 2毫米 / 秒 X Y轴50毫米运动平台选配件 |
| Y轴max力 | 100Kg （标准） 200Kg （选配） X Y轴50毫米运动平台选配件 |
| X轴max力 | 5 千克 X Y轴50毫米运动平台选配件 |
| Z轴行程 | 65 毫米 |
| Z轴满行程精度 | ± 10 微米 |
| Z轴2毫米以上移动精度 | ± 2 微米 |
| 250克推力模组 移动25微米以上的复位精度 | ± 1 微米 |
| Z轴分辨率 | ± 0.125 微米 |
| Z轴速度 | 7 毫米/秒 |
| Z轴max测试速度 | 5 毫米/秒 |
| Z轴max力度 | 10千克拉5毫米/秒 |
| 工件夹具的工作范围 | X 220毫米 Y 220毫米 Z 50毫米 |
标准：
Nordson DAGE 4000符合并在许多情况下超过了以下行业标准：
| 冷拔球 | JEITAEIAJET-7407 |
| BGA 铜柱剪切力 | JEDEC JESD22-B117A |
| 冷拔球 | JEDEC JESD22-B115 |
| 金球剪切力 | JEDEC JESD22-B116 |
| 球焊剪切力 | ASTM F1269 |
| 拉线 | DT/NDT MIL STD 883 |
| 芯片剪切力 | MIL STD 883 |
| 平拔拉力 | MIL STD 883 |
| 倒装芯片拉力 | JEDEC JESD22-B109 |
